调整垫铁节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。防震垫铁可以调节机床水平,调节范围大、方便、快捷。防震胶垫采用丁腈合成橡胶,耐油脂和冷却剂。
调整垫铁适用范围:金属加工机床,锻压机床、纺织机械、印刷机械、食品加工机械、橡胶机械、电线制造机械、电缆机械、包装机械、发电机及重型设备等。
调整垫铁使用方法:将所需垫铁放入机床地脚孔下,穿入螺栓,旋至和承重盘接触实,然后进行机床水平调节(螺栓顺时针旋转,机床升起);调好机床水平后,旋紧螺母,固定水平状态。因为橡胶的蠕变现象,在垫铁第一次使用时,两星期以后在调节一次机床水平。

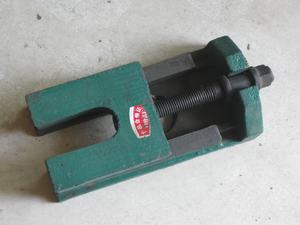

调整垫铁:按JB/T6607-93标准制造用于机床设备的支承安装,调整水平,产品有固定式和移动式。
规格 (mm) | 可调高度 (mm) | 单件承载力 (mm) |
135 × 70 × 45 | 4 | 600 |
160 × 80 × 50 | 5 | 1200 |
180 × 90 × 50 | 6 | 2000 |
200 × 100 × 55 | 8 | 3500 |
200 × 100 × 80 | 10 | 3000 |
220 × 110 × 55 | 10 | 3000 |
240 × 120 × 70 | 12 | 3000 |
260 × 130 × 70 | 12 | 3500 |
280 × 130 × 70 | 14 | 4000 |
300 × 140 × 80 | 15 | 4000 |
350 × 160 × 100 | 18 | 7000 |
400 × 200 × 120 | 20 | 7500 |
