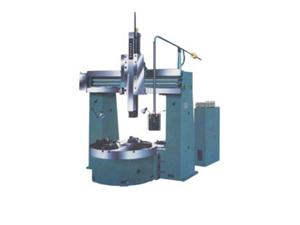

定梁立车
1.本系列数控立式车床适用于轮胎模具,回转支撑,气轮机叶轮,法兰盘等盘状零件的加工,可加工圆柱面,圆锥面,圆弧面及任何组合复杂曲面.
2.采用变频无级调速,可采用半闭环伺服控制,也可采用全闭环服控制.全闭环伺服控制加主轴编码器.可以车螺纹,并实现恒线速度切削.
3.采用定梁结构,保证了机床的高刚性,整机运行平稳,精度高.
4.所有铸件经过严格的人工时效和振动时效,确保了机床的刚性和稳定性.采用先进的超音频淬火工艺,使机床使用寿命更长.
5.造作简单方便,人性化,即学即会.
|
项目 |
单位 |
CK5840 CK5850 |
CK5863 CK5880 |
|
1、工作台直径 |
mm |
3600 4000 |
5000 7100 |
|
2、最大切削直径 |
mm |
4000 5000 |
6000 8000 |
|
3、最大工件高度 |
mm |
750 1000 |
1000 1500 |
|
4、最大工件重量 |
T |
20 20 |
35 50 |
|
5、工作台转速范围（无级） |
r/min |
0.5—50 0.5-50 |
0.32-32 0.32-32 |
|
6、刀架水平行程 |
mm |
1300 |
1300 |
|
7、刀架垂直行程 |
mm |
1300 |
1300 |
|
8、刀架扳度极限 |
度 |
±30° |
±30° |
|
9、进给箱进给范围 |
mm/min |
0.25--90 |
0.25--90 |
|
10、刀架快速移动速度 |
mm/min |
1560 |
1560 |
|
11、主电机功率（调频） |
Kw |
55 |
55 |
|
12、刀架快速电机功率 |
Kw |
2.2 |
2.2 |
|
13、油泵电机功率 |
Kw |
2.2 |
2.2 |
|
14、进给电机功率（调频） |
Kw |
0.75 |
0.75 |
|
15、总电机功率 |
Kw |
DC:75 DC:75 |
DC:90 DC:110 |
|
16、机床总重 |
T |
|
|
|
17、机床外形尺寸 |
M |
3.7×3.6×4.7 |
4.0×3.8×4.85 |
