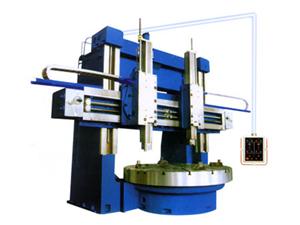

双柱立式车床
双柱立式车床产品简介
1、本机床适用于各行业的机械加工,可用于外圆柱面、圆维面、端面、切槽、切断等的粗、精车削加工.
2、工作台采用静压导轨,主轴径向采用高精度NN30型（D级）轴承,回转精度高承载能力大.
3、3齿轮箱采用40Cr磨齿齿轮,精度高嗓音小.液压件、电器件全部采用国内著名厂家产品,可靠性高.
4、导轨滑动面采用贴塑处理,提高耐磨性.导轨润滑采用集中供油,十分方便..标准配备选用国内著名厂家光栅数显配置.
5、机床铸件采用消失模树脂沙铸造工艺,铸件品质高,经时效处理,经久耐用.
双柱立式车床系列的主要技术参数
| 序号 | 参数 | C5220 | C5225 | C5231 |
| 1 | 工作台直径(毫米) | 1800 | 2250 | 2800 |
| 2 | 工件最大车削直径(毫米) | 2000 | 2500 | 3150 |
| 3 | 工件最大高度(毫米) | 1250 | 1600 | 1600 |
| 4 | 工件最大重量(公斤) | 6300 | 10000 | 10000 |
| 5 | 民架最大切削力 右刀架(公斤) | 3500 | 3500 | 3500 |
| 左刀架(公斤) | 3000 | 3000 | 3000 | |
| 6 | 最大总切削力(公斤) | 6300 | 6300 | 6300 |
| 7 | 工作台紧大扭转力矩(公斤/米) | 5000 | 6300 | 6300 |
| 8 | 工作台变速级数(级) | 16 | 16 | 16 |
| 9 | 工作台变速范围(转/分) | 2.5-80 | 2-63 | 2-63 |
| 10 | 进给量级数(级) | 18 | 18 | 18 |
| 11 | 进给范围(毫米/分) | 0.25-90 | 0.25-90 | 0.25-90 |
| 12 | 横梁行程(毫米) | 900 | 1250 | 1250 |
| 13 | 刀架行程 水平(毫米) | 1180 | 1400 | 1730 |
| 垂直(毫米) | 1000 | 1000 | 1000 | |
| 14 | 横梁移动速度(毫米/分) | 350 | 350 | 350 |
| 15 | 刀架快速移动速度(毫米/分) | 1560 | 1560 | 1560 |
| 16 | 刀架最大回转角度(度) | ±30° | ±30° | ±30° |
| 17 | 刀杆截面尺寸(宽×高)毫米 | 40×50 | 40×50 | 40×50 |
| 18 | 主电机功率(千瓦) | 40 | 55 | 55 |
| 19 | 机床外形尺寸(长×宽×高)毫米 | 4740×4100×4300 | 5180×4560×4680 | 5840×5040×4680 |
| 20 | 机床重量(约吨) | 27.5 | 32.5 | 37 |
