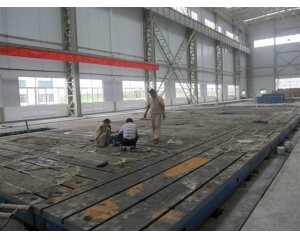

焊接平台日常养护
　　
1、为了防止焊接平台发生的变形，在吊装铸铁平板时，要用四根同样长度的钢丝绳同时挂住焊接平台上得四个起重孔，将焊接平台平稳吊装在运输工具上。 　　
2、将焊接平台支承点垫好、垫平，保证每个支撑点受力均匀，保证整个焊接平台平稳。 　　
3、焊接平台安装时将铸铁平板的各个支撑点用调整垫铁垫好、垫实，由专业技术人员将焊接平台调整至合格精度。 　　
4、焊接平台使用时要轻拿轻放工件，不要在焊接平台上挪动比较粗糙的工件，以免对焊接平台工作面造成磕碰、划伤等损坏。 　　
5、为了防止焊接平台整体变形，使用完毕后，要将工件从焊接平台上拿下来，避免工件长时间对焊接平台重压造成铸铁平板的变形。 　　
6、焊接平台不用时要及时将工作面洗净，然后涂上一层防锈油，并用防锈纸盖上，用焊接平台的外包装将焊接平台盖好，以防止平时不注意造成对焊接平台工作面的损伤。 　　
7、焊接平台应安装在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体。 　　
8、焊接平台按国家标准实行定期周检，检定周期根据具体情况可为6-12个月。
焊接平台包装：
铁板包装和木制包装两种形式，平台表表用塑料膜封装，这种包装适于平板内陆运输，并有良好的防潮、防震、防锈和防野蛮装卸等保护平板的措施,以确保安全运抵现场。 　　
焊接平台的运输：
运输是保证焊接平台不变形的一个重要环节，所以运输平板时要保证不超载，不超速，不疲劳驾驶， 不在天气恶劣的情况下运输。 　　
焊接平台使用注意事项：焊接平台在使用时要先进行安装调试。然后，把焊接平台的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和焊接平台的工作面有过激的碰撞，防止损坏焊接平台的工作面；工件的重量更不可以超过焊接平台的额定载荷，否则会造成工作质量降低，还有可能损坏焊接平台的结构，甚至会造成焊接平台变形，使之损坏，无法使用。 　　
焊接平台在使用时要先进行安装调试。然后，把焊接平台的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和焊接平台的工作面有过激的碰撞，防止损坏焊接平台的工作面；工件的重量更不可以超过平板的额定载荷，否则会造成工作质量降低，还有可能损坏焊接平台的结构，甚至会造成焊接平台变形，使之损坏，无法使用。 　　
制造标准：按JB/T7974-1999制造简要描述 　　
焊接平台质量检测： 　　
1、焊接平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。 　　
2、焊接平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂孔允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。 　　
3、相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。 　　
4、根据用户要求，在板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。 　　5、应采用优质细颗料的灰口铸铁或合金铸铁制造。 　　
6、焊接平台工作面的硬度应为HB 170-220。 　　
7、焊接平台工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um 　　
8、应经过稳定性处理和去磁。 　　
焊接平台平 面 度：可分实验室级(Reference)、校验级(Master)、工 具室级(Working) 三级 　　
焊接平台平面研磨：平台在很早的时候,人们利用三块平台相互匹配以产生真平平面。一个熟练而 又有耐心的 磨石师傅可以不藉助任何量测仪器,而仅利用三平台相互匹配的 方式,做多次90度之旋转, 即可产生令人难以相信的真平程度。 　　
焊接平台平面度： 　　
1.AA级:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度精密 之测定之用, 常用于实验室 2. A级:其平面度为AA级之两倍误差,常用于工具检验室作精密量具之检验之用。 　　3. B级:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用。
焊接平台平板检测法：节距法
　　所谓节距法是使用桥板对被测面进行分段，由仪器读取各段前后两点测量线相对于标准直钱的倾斜角或 高度差值，通过数据处理得到直线度、平面度误差值的一种间接测量方法。 　　
节距法又称角差法，其测量原理是把被测截线分成等距的若干挡，用水平仪或自准直仪，分别测出各挡相对于测量基准的倾斜角 按1〞= 0.005/1000化成弧度，乘以桥板跨距，就反映了桥板两支点之间相对于测量基准的高度差。 　　hi=（ 0.005/1000）Clai(mm) 　　式中 C——仪器分度值，（〞）； 　　L——桥板跨距，mm 　　Ai——仪器读数，格 　　各挡高度差累积相加的和，就是各测点相对于测量基准的高度 Hi，即 　　Hi=
hi 　　节距法在测量中体现存在一条假想的理想直线作为测量基准，提高了测量准确度。 　　
焊接平台热处理过程： 　　
焊接平台（又称铸铁平板）及床身类铸件产品作为一种大型铸件必须要经过热处理才能提高本身的使用性能，改善铸铁平板的内在质量。金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量。
