V型架-平台测量中的重要辅助工具

V型架适用于精密轴类零部件的检测，划线，定位等用途。是平台测量中的重要辅助工具。材质:铸铁材质或大理石材质精度等级:分为高精度，普通精度两种。



V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次制造中磨制或者刮研而成的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0。01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0。01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可作方箱使用，带有夹持工具的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。



V型架的用途：是用来支承轴类、管类、套管类等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。

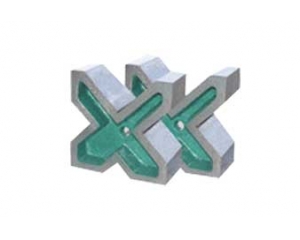

V型架的标准：按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要用于轴类零件的检验和划线。
