铸铁平台的知识具体详解

时间:2012-08-31 07:28:18 作者:admin 点击:428次
铸铁平板又称铸铁平台,外观基本上是箱体式,工作面有长方形、正方形或圆形,材料为HT200-300,QT400-600,采用刮研工艺,工作面上可加工V形、T形、 U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。铸铁平台用途:适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺...

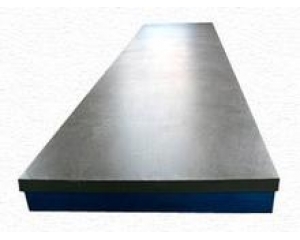

铸铁平板又称铸铁平台,外观基本上是箱体式,工作面有长方形、正方形或圆形,材料为HT200-300,QT400-600,采用刮研工艺,工作面上可加工V形、T形、 U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

铸铁平台用途:适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。   材料及处理
铸铁平台材质: 材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理(人工退火600度----700度或自然时效2---3 年),使该产品的精度稳定,耐磨性能好。
铸铁平台精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。   平板/平台的表面质量:
铸铁平台规格:200mm×200mm—2000mm×4000mm(特殊规格可根据需方图纸制作或双方商定生产加工)
铸铁平台检验标准:用涂色法检验。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。

铸铁平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整,涂漆牢固。各棱边应修钝。铸铁平台在精度等级低于”00″级的平台工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。
