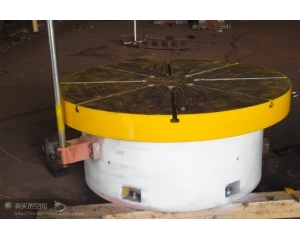

机床回转工作台
机床回转工作台加工精度过程

 机床回转工作台设有零点，当它作回零运动时，先用挡铁压下限位开关，使工作台降速，然后由圆光栅

或编码器发出零位信号，使工作台准确地停在零位。数控回转工作台可以作任意角度的回转和分度，也可

以作连续回转进给运动。机床回转中心在一次测量得出准确值以后，可以在一段时间内作为基准。但是，

随着机床的使用，特别是在机床相关部分出现机械故障时，都有可能使机床回转中心出现变化。例如，机

床加工过程中出现撞车事故、机床丝杠螺母松动时等。因此，机床回转中心必须定期测量，特别是在加工

相对精度较高的工件之前应重新测量，以校对机床回转中心，从而保证工件加工的精度。数控回转工作台

主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与

其他伺服进给轴联动。

         自动换刀数控镗床的回转工作台。它的进给、分度转位和定位锁紧都是由给定的指令进行控制

的。工作台的运动是由伺服电动机，经齿轮减速后由蜗杆传给蜗轮。为了消除蜗杆副的传动间隙，采用了

双螺距渐厚蜗杆，通过移动蜗杆的轴向位置来调整间隙。这种蜗杆的左右两侧面具有不同的螺距，因此蜗

杆齿厚从头到尾逐渐增厚。数控回转工作台的定位精度主要取决于蜗杆副的传动精度，因而必须采用高精

度蜗杆副：在半闭环控制系统中，可以在实际测量工作台静态定位误差之后，确定需要补偿角度的位置和

补偿的值，记忆在补偿回路中，由数控装置进行误差补偿。在全闭环控制系统中，由高精度的圆光栅发出

工作台精确到位信号，反馈给数控装置进行控制。但由于同一侧的螺距是相同的，所以仍然可以保持正常

的啮合。当工作台静止时，必须处于锁紧状态。为此，在蜗轮底部的辐射方向装有对夹紧瓦，并在底座上

均布同样数量的小液压缸。当小液压缸的上腔接通压力油时，活塞便压向钢球，撑开来紧瓦，并夹紧蜗轮

。在工作台需要回转时，先使小液压缸的上腔接通回油路，在弹簧的作用下，钢球抬起，夹紧瓦将蜗轮松

开。回转工作台的导轨面由大型滚动轴承支承，并由圆锥滚柱轴承及双列向心圆柱滚于轴承保持准确的回

转中心。
